Подрядчик по холодильному оборудованию однажды описал проблему, которую поначалу казалось труднообъяснимой.
Две морозильные камеры имели практически одинаковые размеры. Они работали примерно при одинаковой комнатной температуре и использовали одну и ту же систему охлаждения. Испарители были той же модели, с той же конфигурацией змеевиков, расстоянием между ребрами и вентиляторами.
Однако после нескольких дней работы в одной комнате обледенело заметно больше, чем в другой.
Заказчик, естественно, заподозрил оборудование.
Был ли один испаритель неэффективным? Расширительный клапан был неправильно отрегулирован? Были ли проблемы с распределением хладагента?
Расследование в конечном итоге показало, что ни один из испарителей не имел производственного дефекта.
Разница заключалась в том, как использовались помещения.
В одном помещении было относительно мало людей, и в нем хранились запечатанные замороженные продукты. Другой был подключен непосредственно к производственному участку, имел частое открывание дверей и принимал продукцию, несущую значительно большую поверхностную влажность.
На чертеже холодильника обе комнаты выглядели одинаково.
Они не были идентичны с инженерной точки зрения.

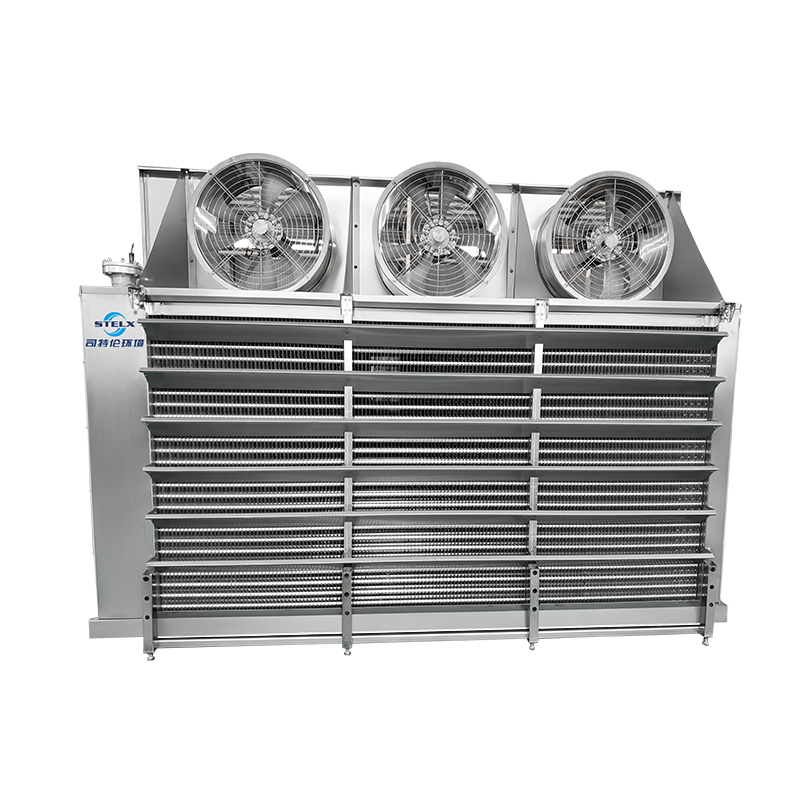

Это различие важно при выборе промышленного воздухоохладителя . Испаритель холодильной камеры не работает изолированно. Реальная рабочая среда включает в себя ограждающую конструкцию здания, двери, продукты, персонал, потоки воздуха, влажность и систему оттаивания.
Вот почему две, казалось бы, одинаковые холодильные камеры могут создавать совершенно разные узоры инея.
Когда операторы видят, что испаритель покрыт инеем, первым инстинктом часто является вопрос, как его удалить.
Более полезный вопрос:
Почему так много влаги попадает в испаритель?
Иней образуется, когда влага из воздуха достигает поверхности при температуре ниже нуля. В морозильной камере змеевик испарителя, естественно, является одной из самых холодных поверхностей в помещении.
Процесс прост:
Влажный воздух попадает в холодное помещение.
Водяной пар перемещается вместе с воздухом к испарителю.
Влага конденсируется на холодной поверхности змеевика.
Поскольку температура поверхности ниже нуля, влага замерзает.
Между плавниками постепенно образуется иней.
Сопротивление воздушному потоку увеличивается.
Характеристики теплопередачи и охлаждения начинают ухудшаться.
Важным моментом является то, что зачастую проблема проявляется именно в испарителе.
Источник влаги может быть где-то еще.
На удивление распространенный подход к выбору испарителя — начать с комнатной температуры и сразу же выбрать стандартное расстояние между ребрами.
Например, инженер может в общих чертах классифицировать приложения как:
Высокотемпературная холодная комната
Среднетемпературная холодная комната
Низкотемпературная морозильная камера
Эта классификация полезна, но ее недостаточно для определения оптимальной конструкции испарителя.
Рассмотрим две комнаты, работающие при температуре -25°C..
В первом помещении хранятся упакованные замороженные продукты.
Двери большую часть времени остаются закрытыми. Продукты уже заморожены еще до входа в помещение. Движение погрузчиков ограничено.
Второе помещение является частью предприятия по переработке морепродуктов.
Свежий продукт поступает постоянно. Сотрудники перемещаются между районами. Загрузочные двери часто открываются. Операции по очистке приводят к появлению дополнительной влаги.
Комнатная температура идентична.
Холодопроизводительность может быть даже одинаковой.
А вот влаговая нагрузка может быть кардинально разной.
Поэтому во второй комнате может потребоваться другой подход:
Расстояние между ребрами
Площадь поверхности катушки
Расход воздуха
Частота разморозки
Метод разморозки
Управление дверями
Вот почему хороший испаритель для холодильного хранения следует выбирать в соответствии со всем приложением, а не с одной заданной температурой.
Расчетам холодильной нагрузки обычно уделяется значительное внимание.
Влажную нагрузку порой получает гораздо меньше.
Это может оказаться дорогостоящей ошибкой.
На промышленных объектах влага может проникать разными путями:
Часто открываемые двери
Погрузка доков
Перевозка персонала
Мокрые полы
Процедуры промывки
Свежие продукты
Теплая упаковка
Плохо герметичные двери
Утечка воздуха через проемы здания
Каждый килограмм воды, попадающий в морозильную камеру, представляет собой дополнительную работу для холодильной системы.
Но эффект не ограничивается холодопроизводительностью.
Влага также становится проблемой борьбы с заморозками.
Это особенно важно на предприятиях пищевой промышленности, где двери помещений могут открываться десятки или сотни раз в течение производственной смены.
Еще одно предположение, которое стоит оспорить, заключается в том, что иней образуется равномерно по всему испарителю.
На практике часто этого не происходит.
Воздух, поступающий в испаритель, может иметь разные характеристики температуры и влажности в зависимости от того, откуда он поступает.
Поэтому некоторые области теплообменника могут подвергаться более высокой влажности, чем другие.
Распределение воздуха по помещению также может повлиять на результат.
Например, если влажный воздух из часто открываемого дверного проема подается прямо к одной секции испарителя, эта секция может замерзнуть значительно быстрее, чем остальная часть змеевика.
Это создает важную оперативную проблему.
Испаритель не обязательно полностью блокировать, прежде чем производительность начнет снижаться.
Частично матовая катушка уже может иметь:
Более высокий перепад давления на стороне воздуха
Уменьшенный поток воздуха
Низкая теплопередача
Неравномерная температура в помещении
Повышенное энергопотребление вентилятора
Это одна из причин, по которой визуальные осмотры иногда недооценивают влияние мороза.
При обсуждении промышленных воздухоохладителей наибольшее внимание обычно уделяется холодопроизводительности.
Но мощность и воздушный поток нельзя разделить.
Испаритель передает тепло от воздуха помещения через змеевик.
Если поток воздуха падает, вместе с ним падает и теплоотдача.
По мере того, как между ребрами скапливается иней, доступный проход для воздуха становится меньше. Вентилятор должен преодолевать возрастающее сопротивление, и объем воздуха, проходящего через змеевик, может уменьшиться.
Результатом может стать цепная реакция:
Мороз → более высокое сопротивление → меньший поток воздуха → меньшая теплопередача → более продолжительная работа компрессора → более высокое энергопотребление.
Со временем в помещении может начать возникать перепад температур.
Затем операторы могут опустить термостат в попытке компенсировать это.
Это может ухудшить ситуацию, сохраняя поверхность испарителя более холодной и потенциально увеличивая накопление инея.
Первоначальной проблемой был поток воздуха.
Корректирующие действия случайно увеличили нагрузку на холодильное оборудование.
Когда поток воздуха недостаточен, очевидным решением является установка более крупного или более быстрого вентилятора.
Иногда это работает.
Иногда это создает другую проблему.
Более высокая скорость воздуха может увеличить:
Потребляемая мощность вентилятора
Шум
Обезвоживание продукта
Падение давления воздуха
Движение воздуха над влажными поверхностями продукта
Поэтому в некоторых приложениях простое увеличение мощности вентилятора является неправильным решением.
Настоящая цель — правильное распределение воздушного потока..
Правильно спроектированный промышленный воздухоохладитель должен подавать достаточно воздуха для поддержания однородности температуры без создания ненужной скорости воздуха.
Это особенно важно в пищевой промышленности и производстве свежих продуктов.
Расстояние между ребрами тесно связано с морозостойкостью.
Более узкое расстояние между ребрами увеличивает площадь поверхности теплопередачи и может позволить относительно компактному змеевику достичь значительной мощности.
Недостаток становится очевидным, когда начинает накапливаться иней.
Небольшое количество инея может существенно ограничить узкий проход.
Более широкое расстояние между ребрами дает больше места для накопления инея, прежде чем поток воздуха станет серьезно ограничен.
Но более широкое расстояние также означает меньшее количество ребер и потенциально меньшую площадь поверхности теплопередачи при тех же размерах змеевика.
Ни один из вариантов не является автоматически лучшим.
Соответствующий выбор зависит от операционной среды.
Инженеры должны учитывать:
Комнатная температура
Температура испарения
Относительная влажность
Частота открытия двери
Влажность продукта
Стратегия разморозки
Скорость воздуха
Требуемый рабочий цикл
Это одна из причин, по которой индивидуальные конструкции промышленных испарителей могут оказаться ценными для требовательных приложений.
Холодильной системе не просто нужен испаритель.
Ему необходим испаритель, который сможет эффективно восстановить свою производительность после накопления инея.
Поэтому разморозка является предметом обсуждения первоначального проекта.
К распространенным методам разморозки относятся:
Разморозка вне цикла
Электрическое размораживание
Оттайка горячим газом
Разморозка воды
Соответствующий метод зависит от приложения и архитектуры системы.
Например, низкотемпературная морозильная камера со значительным проникновением влаги может потребовать гораздо более агрессивной стратегии размораживания, чем относительно сухое складское помещение.
Но большее размораживание не означает автоматически лучшее.
Чрезмерные или неоправданно длинные циклы оттаивания могут:
Отходы энергии
Повысить температуру в помещении
Повысить температуру продукта
Увеличьте время восстановления компрессора
Увеличение эксплуатационных расходов
Цель состоит в том, чтобы удалить достаточное количество инея, чтобы восстановить работоспособность змеевика без потери энергии.
Один из полезных способов оценить разморозку — посмотреть на производительность испарителя до и после цикла.
Предположим, что воздухоохладитель работает нормально сразу после разморозки.
В течение нескольких часов:
Воздушный поток постепенно уменьшается
Изменение температуры приточного воздуха
Комнатная температура становится менее однородной
Увеличивается время работы компрессора
Если этот шаблон повторяется в каждом цикле, возможно, испаритель достигает точки, когда намерзание существенно влияет на производительность до начала запланированного оттаивания.
Это ценная информация.
Это предполагает, что, возможно, потребуется пересмотреть интервал оттаивания, расстояние между ребрами, воздушный поток или управление влажностью.
Другими словами, разморозку следует оценивать как часть полного рабочего цикла, а не как изолированную функцию технического обслуживания.
Рассмотрим две гипотетические морозильные камеры.
Параметр | Комната А | Комната Б |
|---|---|---|
Комнатная температура | -25°С | -25°С |
Испаритель | Идентичный | Идентичный |
Продукт | Упакованные замороженные продукты | Свежие морепродукты поступают в производство |
Дверной трафик | Низкий | Высокий |
Влажная нагрузка | Низкий | Высокий |
Накопление инея | Умеренный | Тяжелый |
Требование разморозки | Ниже | Выше |
Если в обеих комнатах используется один и тот же воздухоохладитель, само оборудование не обязательно неисправно.
Предположения при проектировании просто разные.
Для комнаты Б может потребоваться:
Более широкое расстояние между ребрами
Большая площадь поверхности катушки
Другой выбор вентиляторов
Более тщательно контролируемое размораживание
Лучшее управление дверьми
Улучшенное распределение воздушного потока
Именно здесь опытный производитель испарителей может оказаться полезным.
Цель состоит не просто в том, чтобы продать более крупный воздухоохладитель.
Цель состоит в том, чтобы определить, какая переменная фактически ограничивает производительность.
При аномальном замерзании испарителя замена устройства редко должна быть первым шагом по устранению неисправности.
Более систематическое расследование должно изучить:
Как часто дверь открывается?
Как долго он остается открытым?
Есть ли воздушная завеса или полосовая завеса?
При какой температуре поступает продукт?
Продукт влажный?
Выделяет ли он влагу?
Имеется ли значительная инфильтрация воздуха через отверстия?
Катушка действительно полностью размораживается?
Остался ли лед в змеевике после цикла?
Все ли вентиляторы работают правильно?
Равномерен ли воздушный поток через испаритель?
Равномерен ли рисунок инея?
Блокируются ли определенные разделы быстрее?
Этот подход часто позволяет выявить фактическую причину гораздо быстрее, чем замена компонентов холодильного оборудования по одному.
Не для каждой холодильной камеры требуется индивидуальный испаритель.
Стандартный агрегат может идеально подойти, если:
Условия в помещении стабильные.
Влажность относительно низкая
Характеристики продукта предсказуемы
Дверное движение ограничено
Условия хладагента соответствуют стандартному оборудованию
Кастомизация становится более ценной, когда к проекту предъявляются необычные требования.
Примеры включают в себя:
Морозильники с очень низкой температурой
Помещения пищевой промышленности с высокой влажностью
Крупные предприятия по производству морепродуктов
Частое открывание дверей
Необычная геометрия помещения
Требования к дальним броскам в воздухе
Особые требования к размораживанию
Природные хладагенты
Коррозионные среды
В этих случаях настройка может включать гораздо больше, чем просто изменение физических размеров.
Инженерам может потребоваться оптимизировать весь воздухоохладитель:
змеевик → расстояние между ребрами → контур хладагента → вентилятор → воздушный поток → оттаивание → среда установки.
Менее опытный подход часто заключается в следующем:
Определите холодопроизводительность → выберите испаритель из каталога → установите → отрегулируйте элементы управления.
Инженерно-ориентированный подход отличается:
Понять применение → рассчитать фактическую нагрузку → оценить влажность и поток воздуха → выбрать расстояние между ребрами → спроектировать змеевик → выбрать вентиляторы → оценить разморозку → проверить установку → ввести в эксплуатацию и наблюдать за фактическими характеристиками.
Второй процесс вначале требует больше усилий.
А вот промышленное холодильное оборудование может работать 10, 15 и даже 20 лет.
Таким образом, небольшое улучшение во время проектирования может оказать существенное влияние на срок службы оборудования.
Для производителя индивидуальная конструкция испарителя требует большего, чем просто каталог продукции.
Это требует понимания:
Теплопередача
Поток хладагента
Расход воздуха
Образование инея
Разморозка
Материалы
Производительность вентилятора
Условия установки
Это особенно важно при поставках оборудования на международном уровне.
Требования к подрядчику по холодильному хранению в Европе могут совершенно отличаться от требований к переработчику морепродуктов на Ближнем Востоке или предприятию по производству замороженных продуктов в Северной Америке.
Поэтому оборудование должно быть адаптировано к проекту, а не просто поставлено из стандартного каталога.
В STELX этот принцип лежит в основе нашего подхода к индивидуальным промышленным воздухоохладителям. Размеры змеевика, расстояние между ребрами, конфигурация вентилятора, материалы, совместимость хладагента и требования к размораживанию могут учитываться вместе в соответствии с фактическим применением.
Целью не является максимизация характеристик одного отдельного компонента.
Целью является достижение сбалансированного решения по охлаждению.
Самый важный урок прост:
Две холодильные камеры с идентичным холодильным оборудованием не обязательно имеют одинаковые условия эксплуатации.
При исследовании проблем с замерзанием рассматривайте всю систему.
Комнатная температура сама по себе не определяет морозную нагрузку.
Влажность и проникновение воздуха могут иметь решающее значение.
Дверной проход оказывает прямое влияние на попадание влаги в помещение.
Мороз уменьшает поток воздуха до того, как змеевик окажется полностью заблокированным.
Расстояние между ребрами следует выбирать в соответствии с применением.
Увеличение скорости вращения вентилятора не всегда является правильным решением.
Оттайку следует проектировать вместе с испарителем.
Характеристики продукта могут существенно влиять на производительность испарителя.
Индивидуальная конструкция воздухоохладителя становится более ценной по мере того, как условия эксплуатации становятся более требовательными.
Лучшие промышленные холодильные системы редко имеют самые крупные компоненты.
В них компоненты правильно подобраны к реальной операционной среде.
Правильная комнатная температура не означает, что влажность находится под контролем. Частые открывания дверей, влажные продукты, высокая влажность, проникновение воздуха или неполное размораживание — все это может привести к обледенению.
Нет. Более широкое расстояние между ребрами не предотвращает образование инея. Это обеспечивает больше места для накопления инея до того, как поток воздуха станет серьезно ограничен.
Он может. Чрезмерный поток воздуха может увеличить потребление энергии вентилятором, шум и обезвоживание продукта. Правильный поток воздуха зависит от применения и дизайна помещения.
Универсального интервала не существует. Соответствующая частота оттайки зависит от влажности, конструкции испарителя, рабочей температуры, движения дверей и накопления инея.
Не обязательно. Сначала проверьте работу двери, влажность, влажность продукта, производительность вентилятора, эффективность размораживания, условия хладагента и распределение воздушного потока.
Кастомизация особенно полезна, когда проект имеет необычные условия температуры или влажности, высокую проходимость дверей, особые требования к хладагенту, требования к длинному потоку воздуха, необычную геометрию помещения или сложные условия пищевой промышленности.
Выбор испарителя, основываясь только на холодопроизводительности, может привести к проблемам в дальнейшем.
Для нового проекта холодильного хранения или пищевой промышленности полезно оценить полное применение:
Размеры помещения
Комнатная температура
Требуемая температура испарения
Хладагент
Тип продукта
Температура продукта на входе
Производительность продукта
Влажность
Частота открытия двери
Метод разморозки
Требуемый выброс воздуха
В STELX мы разрабатываем индивидуальные промышленные воздухоохладители и испарители с учетом реальных условий эксплуатации каждого проекта. Такой подход позволяет рассматривать змеевик, расстояние между ребрами, конфигурацию вентилятора, материалы, контур хладагента и требования к размораживанию как одну систему, а не как отдельные характеристики.
Для подрядчиков по холодильному оборудованию, OEM-заказчиков и проектов промышленного холодильного хранения эта разница может оказать существенное влияние на долгосрочную производительность.
