При выборе холодильного оборудования неоднократно возникает вопрос:
«Мне нужен испаритель мощностью 100 кВт. Какую модель купить?»
Это звучит как простой вопрос о покупке.
Это не.
Инженер по холодильному оборудованию, обращающий внимание только на холодопроизводительность, может обнаружить несколько испарителей мощностью примерно 100 кВт. На бумаге они кажутся взаимозаменяемыми.
На практике они могут работать совсем по-разному.
Причина проста: мощность охлаждения всегда привязана к условиям эксплуатации.
Испаритель мощностью 100 кВт при одном наборе условий не выдает автоматически 100 кВт при другом.
К наиболее важным переменным относятся:
Комнатная температура
Температура испарения
Разница температур, или TD
Хладагент
Расход воздуха
Расстояние между ребрами
Площадь поверхности катушки
Распределение хладагента
Морозные условия
Цикл разморозки
Это особенно важно при выборе промышленного воздухоохладителя для крупного холодильного склада, предприятия пищевой промышленности, камеры шоковой заморозки или промышленной холодильной системы.
Поэтому вопрос не должен звучать так:
«Сколько киловатт выдает этот воздухоохладитель?»
Лучший вопрос:
«Какую холодопроизводительность обеспечивает этот воздухоохладитель в моих реальных условиях эксплуатации?»
Это различие может изменить весь выбор оборудования.
При выборе испарителя TD обычно относится к разнице температур между воздухом в помещении и температурой испарения хладагента.
В качестве упрощенного примера предположим, что холодильная камера работает по адресу:
0°C комнатная температура
и хладагент испаряется при:
-8°С
Номинальный TD будет примерно:
8 К
Если бы в том же помещении температура испарения составляла -10°С, TD увеличилась бы примерно до 10 К.
Это может показаться небольшим изменением.
С инженерной точки зрения это важно.
Это может повлиять на эффективность теплопередачи испарителя, требуемую площадь поверхности, условия влажности, эффективность компрессора и качество продукта.
Вот почему опытные инженеры не выбирают промышленный испаритель только по комнатной температуре.
Основные закономерности теплопередачи знакомы инженерам по холодильному оборудованию:
Холодопроизводительность = коэффициент теплопередачи × площадь теплопередачи × эффективная разница температур.
Проще говоря, увеличение разницы температур обеспечивает более сильную движущую силу теплопередачи.
Это означает, что испаритель, работающий с большим TD, часто может достичь заданной холодопроизводительности с меньшей площадью поверхности теплопередачи.
Это звучит привлекательно.
И иногда это так.
Меньший испаритель может означать:
Более низкая первоначальная стоимость оборудования
Меньший физический след
Меньше материала
Потенциально более низкие инвестиции
Но есть компромисс.
Более низкая температура испарения означает, что компрессор должен работать при более низком давлении всасывания.
Обычно это увеличивает степень сжатия и может снизить эффективность системы.
Итак, возникает вопрос:
Что лучше: купить испаритель меньшего размера и работать при более низкой температуре испарения или установить испаритель большего размера и работать при более высокой температуре испарения?
Для серьезных проектов промышленного охлаждения это решение о стоимости жизненного цикла, а не просто решение о стоимости компонентов.
Это одна из самых важных идей при выборе испарителя.
Испаритель сам по себе не потребляет электроэнергию так же, как компрессор.
Но его конструкция может сильно влиять на энергопотребление компрессора.
Рассмотрим два возможных проекта холодильной камеры.
Комнатная температура: 0°C
Температура испарения: -10°C
ТД: примерно 10 К
Комнатная температура: 0°C
Температура испарения: -6°C
ТД: примерно 6 К
Для конструкции А может потребоваться меньшая площадь поверхности испарителя при той же номинальной охлаждающей нагрузке.
Для конструкции B может потребоваться испаритель большего размера.
На первый взгляд вариант А может показаться более экономичным.
Но конструкция B позволяет системе охлаждения работать при более высокой температуре всасывания.
В зависимости от конструкции всей системы это может повысить эффективность компрессора и снизить потребление энергии.
Таким образом, дополнительные инвестиции в площадь поверхности испарителя могут окупиться за годы эксплуатации.
Вот почему опытный инженер по холодильному оборудованию оценивает испаритель и компрессор вместе..
Это один из самых важных уроков по закупкам в сфере промышленного холода.
Предположим, поставщик оборудования предлагает два предложения.
Меньший воздухоохладитель.
Сниженная цена.
Более низкая температура испарения.
Более крупный воздухоохладитель.
Более высокая цена.
Более высокая температура испарения.
Отдел закупок, сравнивающий только цены на оборудование, естественно, может отдать предпочтение поставщику А.
Но если поставщик Б позволит холодильной системе работать более эффективно в течение 5, 10 или 15 лет, первоначальная разница в цене может стать практически несущественной.
Промышленное холодильное оборудование является долгосрочным активом.
Потребление энергии, техническое обслуживание, размораживание, качество продукции и часы работы компрессора могут значительно превышать первоначальную цену покупки испарителя.
Вот почему стоимость жизненного цикла следует учитывать всякий раз, когда приложение достаточно велико, чтобы оправдать детальное проектирование.
Один из самых простых способов сделать неправильное сравнение испарителей — поставить рядом два значения производительности.
Например:
Воздушный охладитель | Номинальная мощность |
|---|---|
Модель А | 100 кВт |
Модель Б | 105 кВт |
Похоже, что Модель B лучше.
Но что, если:
Модель А рассчитана на 10 тыс. TD?
Модель B рассчитана на 7K TD?
Вы используете другой хладагент?
Поток воздуха другой?
Рейтинг предполагает чистую катушку?
Падение давления на стороне хладагента существенно отличается?
Эти две цифры больше не могут быть напрямую сопоставимы.
Поэтому профессиональное предложение должно четко определять условия, лежащие в основе мощности.
Как минимум, инженерное сравнение должно учитывать:
Комнатная температура
Температура испарения
Хладагент
Состояние воздухозаборника
Состояние выхода воздуха
Относительная влажность, где это необходимо
Расход воздуха
Условия разморозки
Определение мощности
Без этой информации номинальное значение кВт может ввести в заблуждение.
Энергоэффективность — не единственная причина, по которой инженерам следует быть осторожными с TD.
Температура поверхности испарителя также влияет на удаление влаги из воздуха помещения.
Более холодная катушка может удалить больше влаги из воздуха.
Это может быть желательно в некоторых приложениях.
Это также может быть нежелательно для других.
Обратите внимание на свежие овощи.
Холодильная система должна отводить тепло, сохраняя при этом качество продукта.
Чрезмерное осушение может способствовать:
Снижение веса продукта
Сушка поверхности
Уменьшенный внешний вид
Меньший срок годности
Это одна из причин, по которой в хранилищах с высокой влажностью часто требуется другая философия испарителя, чем в обычных морозильных камерах.
Цель состоит не в том, чтобы просто сделать воздух холоднее.
Это необходимо для поддержания правильной среды вокруг продукта.
Представьте себе овощехранилище с температурой около 0°C и высокой относительной влажностью.
Клиент может захотеть:
Стабильная температура
Высокая влажность
Мягкий воздушный поток
Минимальное обезвоживание продукта
Выбор испарителя исключительно потому, что он обеспечивает необходимую мощность, может привести к нежелательному результату, если змеевик работает при неоправданно низкой температуре испарения.
Технически система может достичь заданной комнатной температуры.
Но среда продукта может быть неправильной.
Вот почему правильный испаритель для холодильного хранения должен выбираться с учетом конкретного применения, а не просто исходя из холодильной нагрузки.
Теперь рассмотрим морозильную камеру, работающую при температуре -30°C или ниже.
Приоритеты меняются.
Системе может потребоваться:
Высокая холодопроизводительность
Сильная циркуляция воздуха
Морозостойкость
Надежное размораживание
Соответствующее расстояние между ребрами
Достаточный выброс воздуха
Здесь больший TD может показаться привлекательным, поскольку он может уменьшить требуемую площадь поверхности катушки.
Но очень низкие температуры испарения могут существенно увеличить нагрузку на компрессор.
Правильный баланс становится особенно важным в камерах шоковой заморозки и промышленной заморозке.
Для этих систем при проектировании испарителя часто приходится учитывать всю архитектуру охлаждения, а не рассматривать воздухоохладитель как изолированный компонент.
Не существует единого TD, идеально подходящего для каждой холодильной камеры.
К охлаждаемому овощному помещению, мясному складу, морозильному складу и камере шоковой заморозки предъявляются совершенно разные требования.
Упрощенный инженерный подход может быть следующим:
Высокотемпературное хранение
Сосредоточиться на:
Высокая температура испарения
Сохранение влажности
Мягкий воздушный поток
Качество продукции
Замороженное хранилище
Сосредоточиться на:
Морозостойкость
Стабильный воздушный поток
Производительность разморозки
Энергоэффективность
Шоковая заморозка
Сосредоточиться на:
Быстрое отведение тепла
Большой воздушный поток
Низкая рабочая температура
Морозостойкость змеевика
Внутренняя температура продукта
Соответственно меняется оптимальная конфигурация испарителя.
Полезный способ подумать о выборе испарителя — это представить весы.
С одной стороны:
Меньшая катушка + больший TD
С другой стороны:
Большая катушка + меньший TD
Первый подход позволяет уменьшить размер оборудования.
Второй может поддерживать более высокую температуру испарения.
Ни то, ни другое не является универсально правильным.
Оптимальная точка зависит от:
Цена на электроэнергию
Эффективность компрессора
Часы работы
Доступное место для установки
Первоначальный бюджет на оборудование
Требования к продукту
Хладагент
Стратегия обслуживания
Для предприятия, работающего всего несколько часов в неделю, экономика может отличаться от экономики круглосуточного центра распределения замороженных продуктов.
Вот почему при проектировании промышленного холодильного оборудования всегда следует учитывать рабочий профиль.
Опытный инженер обычно начинает не с каталога, а с проекта.
Процесс может выглядеть примерно так:
Что хранится или обрабатывается?
При какой температуре он входит?
Какую температуру он должен достичь?
Определять:
Комнатная температура
Dimensions
Изоляция
Частота двери
Влажность
Проникновение воздуха
Рассчитать:
Загрузка продукта
Нагрузка передачи
Инфильтрационная нагрузка
Внутренняя нагрузка
Загрузка оборудования
Запас прочности
Определите подходящее:
Температура испарения
Температура конденсации
Перегрев
Состояние хладагента
Только теперь инженер должен определить:
Размер катушки
Расстояние между ребрами
Количество вентиляторов
Расход воздуха
Воздушный бросок
Схема
Разморозка
Этот процесс занимает больше времени, чем простой выбор модели по каталогу.
Но это дает гораздо более значимый результат.
Стандартное каталожное оборудование работает очень хорошо, когда приложение соответствует предполагаемому рабочему диапазону производителя.
Проблема возникает, когда проект находится между стандартными условиями.
Например:
Необычные размеры помещения
Требования к дальним броскам в воздухе
Очень высокая влажность
Специальные хладагенты
Низкая температура испарения
Ограниченное пространство для установки
Особые требования к материалам
Необычные способы разморозки
Именно здесь индивидуальное проектирование может иметь существенное значение.
Производитель, обладающий собственными возможностями проектирования, может изменить:
Размеры катушки
Схема расположения
Расстояние между ребрами
Диаметр трубки
Конфигурация вентилятора
Материалы корпуса
Расположение воздуховыпускного отверстия
Конфигурация разморозки
Цель состоит не в том, чтобы просто произвести воздухоохладитель большего или меньшего размера.
Необходимо найти правильное сочетание поверхности теплопередачи, воздушного потока, перепада давления, характеристик хладагента и рабочей температуры.
Удивительно распространенный запрос на покупку:
«Пожалуйста, укажите нам максимальную емкость, доступную в этом размере».
Такой подход может оказаться контрпродуктивным.
Более высокая номинальная мощность может быть достигнута за счет более агрессивного TD или других номинальных условий.
Лучший вопрос:
«Какая конфигурация испарителя дает нам необходимую производительность в тех рабочих условиях, которые нам действительно нужны?»
Это единственное изменение в вопросе может привести к совершенно другому выбору оборудования.
Представьте себе, что для холодильного склада требуется около 200 кВт холодильной мощности.
Помещение работает при температуре -25°C..
Вместо того, чтобы сразу выбирать воздухоохладитель мощностью 200 кВт, инженерная группа должна сначала установить желаемую температуру испарения.
Предположим, рассматриваются два варианта:
Комната: -25°C
Температура испарения: -35°C
ТД: 10 тыс.
Меньшая катушка
Комната: -25°C
Температура испарения: -30°C
ТД: 5 тыс.
Большая катушка
Для варианта А может потребоваться более компактный испаритель.
Вариант Б может потребовать большей поверхности теплопередачи.
Но компрессор в каждом случае работает в разных условиях.
Поэтому правильный ответ невозможно определить путем сравнения только цен на испарители.
Необходимо оценить всю систему охлаждения.
Именно здесь ценится инженерный подбор оборудования.
Для международных проектов технически полезное предложение в идеале должно отражать условия эксплуатации предлагаемой мощности.
Клиент должен иметь возможность идентифицировать:
Хладагент
Холодопроизводительность
Комнатная температура
Температура испарения
Температура воздуха на входе
Температура воздуха на выходе
Воздушный поток вентилятора
Мощность двигателя вентилятора
Расстояние между ребрами
Размеры катушки
Метод разморозки
Предоставление этой информации значительно облегчает подрядчикам и консультантам справедливое сравнение конкурирующих поставщиков.
Это также снижает риск покупки испарителя, который на бумаге выглядит подходящим, но после установки не работает должным образом.
В идеале перед выбором окончательной модели оборудования должен быть привлечен производитель специализированного промышленного воздухоохладителя.
В STELX процесс проектирования может начаться с реального применения, а не с фиксированной модели из каталога.
Информация о проекте, такая как:
Комнатная температура
Температура испарения
Хладагент
Холодильная нагрузка
Характеристики продукта
Требования к воздушному потоку
Расстояние между ребрами
Метод разморозки
Ограничения установки
тогда можно будет рассматривать вместе.
Это позволяет разработать испаритель вокруг системы охлаждения, а не заставлять систему охлаждения работать вокруг стандартного воздушного охладителя.
Для проектов, включающих крупные холодильные склады, переработку пищевых продуктов, заморозку, хранение морепродуктов, овощей или другие промышленные применения, этот подход может быть особенно полезен, когда условия эксплуатации выходят за рамки стандартных предположений каталога.
При выборе промышленного воздухоохладителя определение холодопроизводительности — это только начало.
Более важные вопросы:
При какой температуре кипения достигается производительность?
Какой ТД используется?
Какой хладагент используется?
Какой поток воздуха необходим?
Какая площадь катушки доступна?
Как испаритель поведет себя в мороз?
Какое влияние окажет температура испарения на эффективность компрессора?
Какой уровень влажности требуется для продукта?
Испаритель меньшего размера не означает автоматически лучший испаритель.
Испаритель большего размера не становится автоматически более эффективным.
Лучшая конструкция — это та, которая обеспечивает правильный баланс между первоначальными инвестициями, эффективностью охлаждения, состоянием продукта, воздушным потоком, техническим обслуживанием и стоимостью жизненного цикла.
В конечном итоге именно в этом заключается профессиональный выбор испарителя.
TD обычно относится к разнице температур между температурой воздуха в помещении и температурой испарения хладагента. Это важный параметр, влияющий на размер испарителя, теплопередачу, влажность и эффективность системы охлаждения.
Как правило, большая разница температур обеспечивает большую движущую силу теплопередачи, что может уменьшить необходимую поверхность теплопередачи для данного режима работы. Однако необходимо учитывать всю систему охлаждения, поскольку более низкая температура испарения может увеличить потребление энергии компрессором.
Не обязательно. Более высокая температура испарения может повысить эффективность компрессора, но для достижения необходимой производительности может потребоваться испаритель большего размера. Оптимальное решение зависит от экономики проекта и требований применения.
Потому что их номинальная производительность может быть основана на различных условиях эксплуатации, включая TD, хладагент, воздушный поток, температуру входящего воздуха и другие предположения.
Универсальной ценности не существует. TD следует выбирать в зависимости от комнатной температуры, требований к продукту, влажности, размера испарителя, эффективности компрессора, затрат на электроэнергию и всей системы охлаждения.
Это возможно, особенно если условия эксплуатации проекта не соответствуют стандартным предположениям каталога. Правильно оптимизированная площадь змеевика, воздушный поток, расстояние между ребрами, контур хладагента и температура испарения могут улучшить общую производительность системы.
Если вы сравниваете испарители для нового проекта холодильного хранения, пищевой промышленности, заморозки или промышленного охлаждения, не сравнивайте только показатели производительности.
Обеспечить полные условия эксплуатации:
Комнатная температура + температура испарения + хладагент + холодильная нагрузка + продукт + требования к воздушному потоку + метод размораживания.
Эти параметры дают производителю оборудования достаточно информации, чтобы оценить испаритель как часть холодильной системы, а не как изолированный продукт.

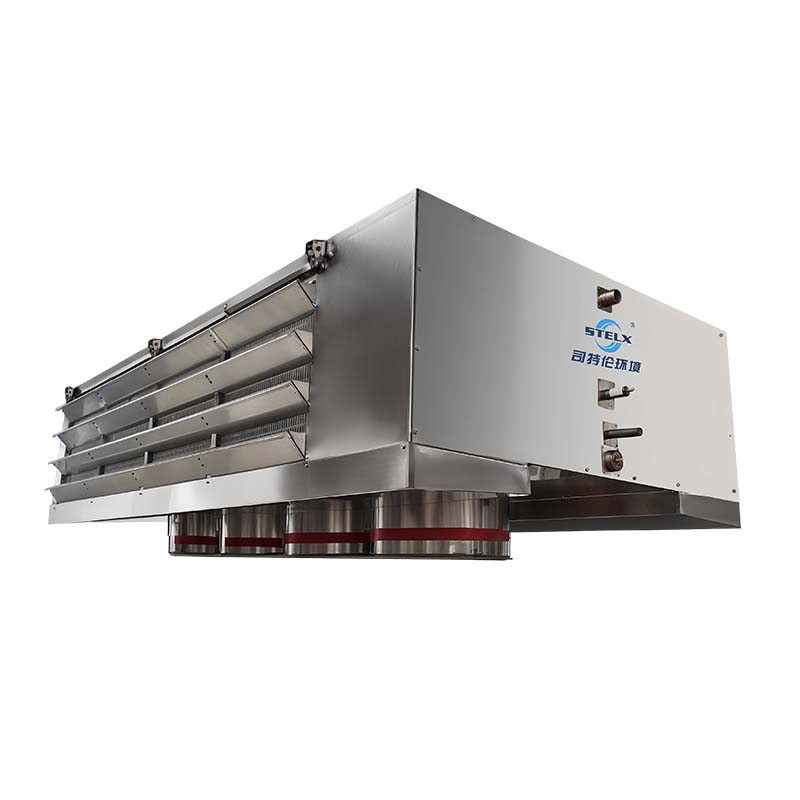

STELX предлагает индивидуальные решения для промышленных воздухоохладителей и испарителей для применений, где стандартное каталожное оборудование может не обеспечить необходимое сочетание производительности, воздушного потока, размеров, материалов, совместимости хладагентов и эксплуатационной эффективности.
Цель проста:
Выбирайте испаритель в соответствии с холодильной системой, которую вы действительно хотите использовать, а не в соответствии с показателем производительности, вырванным из контекста.
