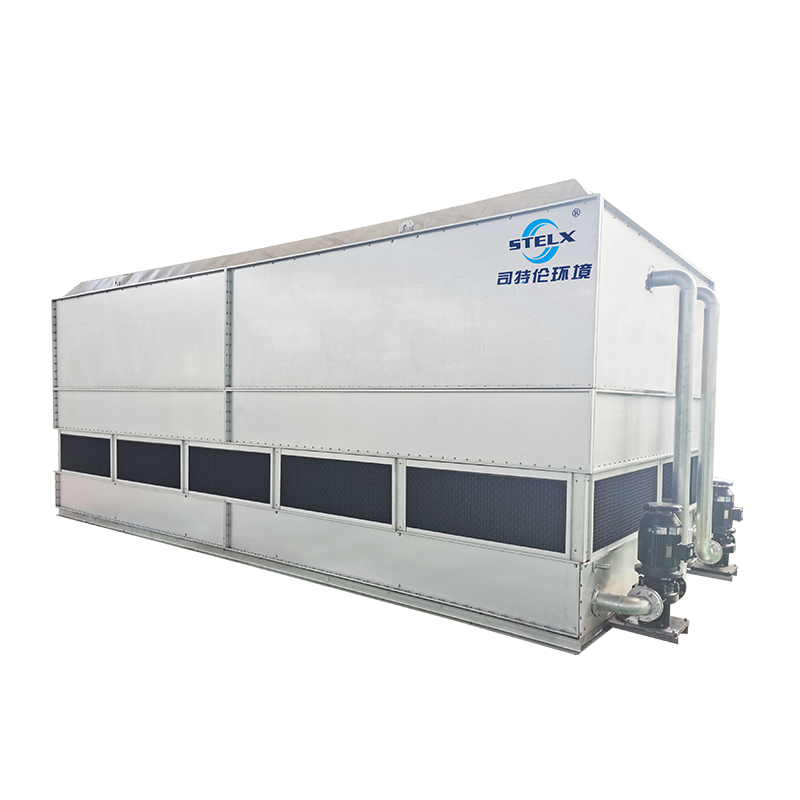

Менеджеры объектов постоянно борются с растущими затратами на электроэнергию, одновременно сталкиваясь с высокими тепловыми потребностями в результате крупномасштабных операций по охлаждению. Промышленные предприятия выделяют огромное количество тепла. Эффективное управление этой тепловой нагрузкой часто определяет общую эксплуатационную рентабельность. Введите гибридное решение для отвода тепла. Испарительный конденсатор элегантно объединяет механику градирни и стандартного конденсатора в одном компактном корпусе. Он конденсирует газообразный хладагент внутри пучка змеевиков, в то время как вода непрерывно распыляет его снаружи.
Мы изучим основные термодинамические принципы, лежащие в основе этого критически важного оборудования. Вы узнаете о практических реалиях реализации, основных потребностях в обслуживании и строгих требованиях соответствия. Инженеры объектов и группы закупок должны тщательно понимать эти детали. Оценка первоначальных капитальных затрат в сравнении с текущими операционными расходами требует четкого понимания этой механики. Читайте дальше, чтобы узнать, как эта технология максимизирует охлаждающую способность и повышает эффективность предприятия.
Испарительный конденсатор использует скрытую теплоту испарения, отводя тепло системы при более низких температурах конденсации, чем сухие системы.
Система работает по непрерывному трехэтапному циклу: циркуляция хладагента под высоким давлением, непрерывное распыление воды и принудительный или принудительный поток воздуха.
По сравнению с традиционными установками эти агрегаты значительно снижают энергопотребление компрессора, но требуют строгого управления качеством воды и протоколов подготовки к зиме.
Жизнеспособность системы во многом зависит от местных температур по влажному термометру, занимаемой площади и удельной тепловой нагрузки промышленной холодильной системы..
Чтобы полностью оценить эффективность испарительно-конденсаторной системы , мы должны разрушить ее термодинамический цикл. В работе оборудования используется непрерывное взаимодействие между хладагентом, водой и воздухом. Этот процесс отводит тепло гораздо эффективнее, чем просто воздушное охлаждение.
Цикл начинается сразу после этапа сжатия. Перегретый пар хладагента выходит из компрессора и попадает во внутренний пучок змеевиков конденсатора. Этот пар несет в себе совокупную тепловую нагрузку объекта наряду с теплом сжатия. Когда горячий газ проходит по прочным трубам, тепловая энергия передается через стенки труб. Внешняя поверхность катушек сильно нагревается. Теперь цель состоит в том, чтобы как можно быстрее отвести это тепло и снова конденсировать газ в жидкое состояние.
Одновременно специальный циркуляционный насос перекачивает воду из сборного резервуара в нижней части агрегата. Насос нагнетает эту воду в распределительный коллектор, расположенный непосредственно над пучком горячего змеевика. Большие форсунки непрерывно распыляют эту воду вниз. Вода стекает по всей площади поверхности змеевиков. Когда вода омывает горячий металл, она поглощает ощутимое тепло внутреннего хладагента. Этот непрерывный поток гарантирует, что катушки остаются полностью смоченными, что предотвращает появление сухих пятен и максимизирует теплопередачу.
Магия системы проявляется на третьем этапе. Мощные вентиляторы — осевые или центробежные — нагнетают или нагнетают окружающий воздух через устройство. Этот воздух движется вверх, двигаясь против нисходящего потока падающей воды. Когда сухой окружающий воздух встречается с нагретой водой, стекающей по змеевикам, небольшая часть этой воды испаряется.
Этот фазовый переход от жидкости к газу требует огромного количества энергии. Он удаляет скрытую теплоту парообразования из системы. Поскольку скрытая теплопередача невероятно мощная, она агрессивно охлаждает оставшуюся воду в змеевике. Это высокоэффективное охлаждающее действие заставляет внутренний газообразный хладагент быстро конденсироваться обратно в жидкость под высоким давлением. Затем жидкий хладагент выходит из теплообменника и готов к рециркуляции через расширительные клапаны установки.
Лица, принимающие решения, должны оценивать оборудование с учетом конкретных экологических и эксплуатационных ограничений. Вы не можете выбрать конденсатор промышленного холодильного оборудования вслепую. Давайте сравним испарительный подход с двумя стандартными альтернативами.
Установки с воздушным охлаждением полностью полагаются на окружающий воздух, продувающий сухие змеевики. Они предлагают более простую установку, но с ними тяжело работать в теплом климате.
Эффективность: Испарительные агрегаты работают в зависимости от температуры окружающей среды по влажному термометру. Температура по влажному термометру почти всегда ниже температуры по сухому термометру. Это позволяет испарительным агрегатам достигать значительно более низких температур конденсации. Следовательно, компрессоры потребляют гораздо меньше энергии. Установки с воздушным охлаждением, связанные с более высокими температурами по сухому термометру, заставляют компрессоры работать интенсивнее, потребляя гораздо больше электроэнергии.
Компромисс: эффективность испарительного охлаждения сопряжена со строгими затратами на техническое обслуживание. Испарительные установки требуют постоянного использования воды, химической обработки и управления продувкой. Установки с воздушным охлаждением работают полностью всухую, что полностью исключает затраты на воду и обработку химикатами.
На крупных предприятиях иногда используется система, состоящая из двух частей: удаленная градирня в сочетании с внутренним конденсатором с водяным охлаждением. Эта двойная установка представляет собой несколько различных проблем.
Площадь основания и трубопроводы: Испарительный конденсатор объединяет эти два компонента в одну единицу оборудования. Это значительно снижает общую занимаемую площадь системы. Это устраняет необходимость во вторичном теплообменнике. Вы также избегаете прокладки массивных труб охлажденной воды по всему объекту, что сводит к минимуму энергопотребление насоса.
Стоимость: объединение процесса отвода тепла в один блок часто приводит к снижению первоначальных капитальных затрат (CAPEX). Сложность установки значительно снижается, когда вам нужно установить, проложить трубопровод и подключить только один внешний блок, а не координировать систему из двух блоков.
Ниже приведена сводная диаграмма, иллюстрирующая основные различия между этими тремя основными методами отвода тепла.
Тип системы | Энергоэффективность | Потребление воды | След | Сложность обслуживания |
|---|---|---|---|---|
Испарительный конденсатор | Высокий (следует за мокрым термометром) | От умеренного до высокого | Компактный (все в одном) | Высокий (очистка воды) |
Конденсатор с воздушным охлаждением | Низкий (по сухому термометру) | Ноль | Большой | Низкий (только очистка) |
Градирня + Конденсатор | Высокий | Высокий | Очень большой (двойные блоки) | Высокий (несколько компонентов) |
Техническая функциональность должна привести к ощутимым результатам для бизнеса. Инженеры и руководители должны сбалансировать эксплуатационные расходы и надежность продукции. Оценка этих компромиссов гарантирует, что выбранное оборудование будет соответствовать долгосрочным финансовым целям предприятия.
Основным финансовым стимулом для испарительного охлаждения является агрессивное снижение энергопотребления. Термодинамика подсказывает, что снижение температуры конденсации снижает нагрузку на холодильные компрессоры. Как правило, каждое снижение температуры конденсации на 1°F приводит к снижению общего энергопотребления компрессора примерно на 1–2%. За год непрерывной работы в тяжелых условиях это приводит к огромной экономии электроэнергии.
Однако вы должны сбалансировать эту экономию энергии с конкретными эксплуатационными расходами, связанными с водой. Испарительное охлаждение постоянно потребляет воду. Вы должны учитывать стоимость подпиточной воды для замены той, которая испаряется. Кроме того, чтобы предотвратить концентрацию минералов, система должна стравливать воду (продувку) в канализацию. Вы должны заложить в бюджет муниципальные сборы за сброс и текущие расходы на собственные химикаты для очистки воды. Правильное финансовое моделирование сопоставляет экономию электроэнергии с прямыми затратами на воду и химикаты.
Некоторые отрасли извлекают максимальную выгоду из этой технологии. Заводы пищевой промышленности, пивоварни и огромные холодильные склады часто используют мощные промышленные системы. На этих предприятиях часто используются природные хладагенты, такие как аммиак (R-717) и углекислый газ (R-744). Испарительные конденсаторы хорошо совместимы с этими хладагентами и часто состоят из специальных змеевиков из нержавеющей стали или сильно оцинкованных, способных выдерживать высокое давление и агрессивные среды.
В производстве продуктов питания соблюдение строгих температурных допусков не подлежит обсуждению. Стабильные, исключительно низкие температуры конденсации защищают целостность продукта. Во время пиковых летних тепловых нагрузок системы воздушного охлаждения часто выходят из строя, что приводит к скачкам температуры внутри станции. Испарительные системы легко отводят тепло даже в самые жаркие дни, гарантируя, что производственные линии никогда не замедлятся из-за узких мест в охлаждении.
Несмотря на свою превосходную эффективность, эти системы имеют определенные уязвимости. Прозрачность в отношении этих рисков имеет решающее значение. Реализация надежных стратегий смягчения последствий обеспечивает долгосрочный операционный успех и защищает капиталовложения.
Качество воды определяет срок службы и эффективность оборудования. Когда чистая вода испаряется, она оставляет после себя растворенные минералы, такие как кальций и магний. Если не принять меры, эти минералы быстро образуют твердую окалину на внешней стороне рулона горячей катушки.
Эффект изолятора: минеральная накипь действует как мощный теплоизолятор. Даже миллиметр накипи снижает эффективность теплопередачи, заставляя компрессоры работать интенсивнее и сводя на нет назначение оборудования.
Химические программы: Предприятия должны внедрить строгую автоматизированную программу химической обработки. Это предотвращает образование накипи и контролирует коррозию металлических поверхностей.
Автоматическая продувка: для управления «циклами концентрации» датчики контролируют электропроводность воды в бассейне. Как только уровень минералов достигает пика, автоматический клапан сбрасывает часть концентрированной воды в канализацию, заменяя ее свежей подпиточной водой.
Теплая газированная вода создает идеальную питательную среду для биологического роста, включая водоросли и опасные бактерии. Самый серьезный риск представляет собой распространение Legionella pneumophila , бактерий, вызывающих болезнь легионеров. Менеджеры объектов несут строгое юридическое и этическое бремя по предотвращению бактериальных вспышек.
Соблюдение стандарта ASHRAE 188 является обязательным во многих юрисдикциях. Этот стандарт диктует создание комплексной программы управления водными ресурсами. На предприятиях необходимо использовать автоматизированные системы дозирования биоцидов, проводить регулярные анализы воды и вести тщательные гигиенические журналы, чтобы гарантировать, что туман, выходящий из установки, остается полностью безопасным.
Эксплуатация мокрой системы в условиях минусовой зимы представляет серьезный риск замерзания. Если вода в бассейне или пучок змеевиков замерзнет, расширение льда приведет к разрыву прочных трубок, что приведет к катастрофическим утечкам хладагента.
Правильная подготовка к зиме требует особых инженерных мер. На многих северных объектах используются удаленные внутренние отстойники, полностью сливающие воду из внешнего резервуара при отключении насоса. Если установка внутреннего отстойника невозможна, мощные нагреватели бассейна становятся обязательными для поддержания стоячей воды в жидком состоянии. Кроме того, вентиляторы должны быть оснащены частотно-регулируемыми приводами (VFD). ЧРП позволяют системе замедлять скорость вращения вентиляторов, тщательно управляя охлаждающей способностью, чтобы оборудование не переохлаждалось и не замерзало при работе при минусовых температурах.
Выбор правильной стратегии отвода тепла требует действенной системы оценки. Прежде чем использовать испарительное решение, вы должны оценить конкретные условия вашего объекта.
Климатические данные: Оцените расчетную температуру по влажному термометру в вашем регионе. Климат с исключительно высокой влажностью (где температуры по влажному и сухому термометрам близко совпадают) уменьшают преимущество испарения. И наоборот, жаркий и сухой климат позволяет этим агрегатам работать с ошеломляющей эффективностью.
Доступность ресурсов: оцените местные тарифы на коммунальные услуги. Если местные расходы на воду непомерны или муниципальные правила сброса сильно ограничивают продувку, сухая система может оказаться более выгодной с финансовой точки зрения, несмотря на более высокие электрические нагрузки.
Профиль нагрузки: анализируйте колебания тепловой нагрузки вашего объекта. Подберите элементы управления производительностью оборудования, такие как циклическое переключение вентиляторов, частотно-регулируемые приводы и демпфирование, в соответствии с вашими конкретными требованиями к частичной и пиковой нагрузке. Негабаритная система, работающая с частичными нагрузками, может привести к потере значительной энергии насоса.
Не полагайтесь на догадки. Мы настоятельно рекомендуем заказать тщательный анализ затрат жизненного цикла (LCCA) у опытного инженера по промышленным холодильным системам . Этот анализ должен напрямую сравнить 10-летнюю модель эксплуатационных расходов испарительной установки с базовой системой с воздушным охлаждением. Учет местных тарифов на коммунальные услуги, затрат на химию и оплату труда по техническому обслуживанию ясно покажет наиболее прибыльный путь вперед.
Решение проблемы промышленного отвода тепла требует баланса между общей эффективностью и реалиями технического обслуживания. Испарительные конденсаторы не имеют себе равных по своей способности использовать скрытое тепло, обеспечивая высокую энергоэффективность при работе с тяжелыми промышленными нагрузками. Они значительно снижают температуру конденсации и снижают электрическую нагрузку на компрессоры объектов. Однако для поддержания этой эффективности они требуют строгого и постоянного управления водными ресурсами, строгой химической обработки и тщательной подготовки к зиме. Тщательно оценив местный климат и доступность ресурсов, вы можете определить, оправдывает ли экономия на эксплуатации требования к техническому обслуживанию. Мы предлагаем вам проконсультироваться напрямую с интегратором холодильных систем, чтобы разработать термодинамическую и финансовую модель для вашего предприятия с учетом специфики конкретного объекта.
Ответ: Эти агрегаты очень универсальны и обычно поддерживают природные хладагенты, такие как аммиак (R-717) и углекислый газ (R-744), которые являются стандартными в тяжелой промышленности. Они также без проблем работают с традиционными коммерческими галоидоуглеродами (ГФУ/ГФО). Материалы змеевика специально разработаны с учетом различного давления и коррозионных свойств выбранного хладагента.
Ответ: Стандартно эти системы испаряют примерно 3 галлона в минуту (GPM) на каждые 100 тонн мощности отвода тепла. Также необходимо учитывать продувочную воду, направляемую в канализацию. В зависимости от качества вашей воды и циклов концентрации общий расход воды может увеличиться на 20–50 % по сравнению с базовой скоростью испарения.
О: Да, многие устройства имеют «режим сушки» для условий минусовой температуры. Циркуляционный насос отключается, сливая воду из резервуара. В этом случае устройство полагается исключительно на окружающий воздух, обдувающий змеевики, для отвода тепла. Поскольку без воды производительность значительно падает, сухой режим возможен только тогда, когда зимние температуры окружающей среды исключительно низкие и тепловые нагрузки на объекте снижаются.
О: При тщательном обслуживании вы можете рассчитывать на срок службы от 15 до более 20 лет. Срок службы во многом зависит от вашей программы очистки воды. Плохое обращение с химическими веществами приводит к быстрой коррозии. Выбор материала также имеет значение; Конструкция из толстой нержавеющей стали естественным образом превосходит стандартную оцинкованную сталь в агрессивных промышленных средах.
