Определение размеров промышленного холодильного оборудования — это гораздо больше, чем просто задача базовой оценки. Это представляет собой важнейшее инженерное решение, обеспечивающее как эксплуатационную стабильность, так и долгосрочную финансовую жизнеспособность. Многие предприятия полагаются на общие формулы или слишком упрощенные шпаргалки при оценке своих потребностей в охлаждении. К сожалению, такой подход обычно приводит к созданию систем недостаточного размера. Недостаточные объемы производства создают узкие места во время экстремальных летних пиков, что приводит к значительным потерям производительности и снижению безопасности продукции. И наоборот, слишком крупные системы неоправданно увеличивают капитальные затраты. Они также увеличивают накладные расходы на регулярное обслуживание, не обеспечивая при этом ощутимого повышения производительности.
Чтобы избежать этих крайностей, вам нужна точная, разработанная методология. Наша цель — предоставить руководителям предприятий и инженерам по холодильному оборудованию проверяемую и учитывающую риски структуру. Благодаря этому руководству вы узнаете, как именно оценить и выбрать правильное оборудование. Мы изучим, как подобрать оборудование непосредственно к требованиям вашего предприятия по отводу тепла, гарантируя надежную работу круглый год.
Общая теплоотдача (THR), а не только базовая охлаждающая нагрузка, является основополагающим показателем для точной оценки мощности.
Точные локальные данные о температуре по влажному термометру (с учетом микроклимата и воздушного потока) должны заменить общие средние региональные показатели.
Стандартные размеры часто игнорируют эффективность частичной нагрузки; специализированные приложения часто требуют индивидуального подхода к системе охлаждения .
Проверка заявлений производителя о производительности требует объективных стандартов (например, сертификации CTI) и тщательного изучения эксплуатационных предположений.
Проектирование системы охлаждения требует пристального внимания как к пиковым нагрузкам, так и к повседневным реалиям эксплуатации. Когда операторы объектов нарушают правила на этапе оценки, они влекут за собой серьезные финансовые и эксплуатационные санкции. Понимание этих рисков поможет вам оправдать инженерно-технические затраты, необходимые для точной спецификации.
Предприятия часто недооценивают свои потребности в отводе тепла, чтобы сэкономить на первоначальных затратах. Это решение быстро приводит к обратным результатам. Блок меньшего размера заставляет компрессоры работать с хронически высоким напором. Такое повышенное давление резко увеличивает энергопотребление компрессора. Следовательно, ваши ежемесячные счета за электроэнергию резко растут. Помимо затрат на электроэнергию, высокий напор ускоряет износ оборудования. Подшипники преждевременно выходят из строя, а уплотнения компрессора разрушаются быстрее под воздействием чрезмерных термических и механических напряжений.
Что еще более важно, система недостаточного размера рискует выйти из строя в пиковых условиях окружающей среды. В самые жаркие летние дни конденсатор не может достаточно быстро отводить тепло. При этом срабатывают предохранительные выключатели высокого давления, отключающие весь цикл охлаждения. Внезапное отключение системы приводит к остановке производства, что может привести к серьезной потере продукта при хранении в холодильнике или при переработке пищевых продуктов. Каждый час простоя часто обходится дороже, чем первоначальная экономия при выборе конденсатора меньшего размера.
Чтобы избежать спотыкания во время летних пиков, некоторые инженеры применяют произвольные запасы безопасности. В конечном итоге они попадают в ловушку чрезмерного размера. Указание слишком большого размера требует ненужных первоначальных капитальных затрат. Это также требует большей физической площади, что усложняет планировку крыши или двора. Кроме того, негабаритные агрегаты создают повышенные паразитные нагрузки. Мощные двигатели вентиляторов и распылительные насосы увеличенного размера потребляют больше электроэнергии в течение всего рабочего времени. Они не могут обеспечить пропорциональный прирост эффективности, поскольку часто включаются и выключаются, что по своей сути снижает механический КПД и сокращает срок службы двигателя.

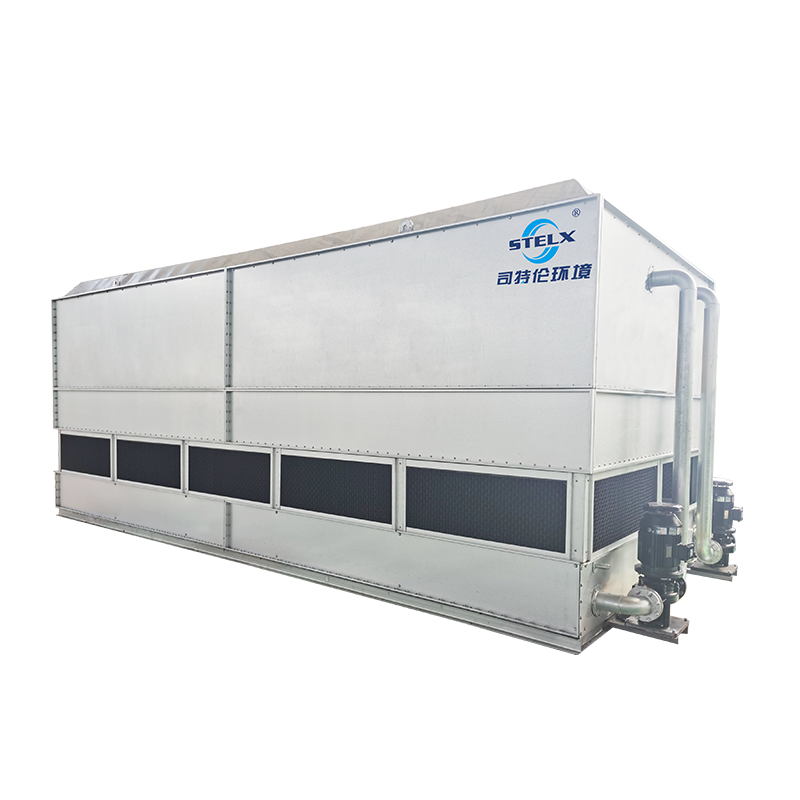

Оптимизированная спецификация обеспечивает баланс между надежностью при пиковой нагрузке и высокой энергоэффективностью при частичной нагрузке. Вы должны убедиться, что испарительный конденсатор без сбоев выдержит экстремальные летние дни. В то же время он должен эффективно работать в прохладные ночи и зимние месяцы. Достижение этого баланса гарантирует максимальную эффективность жизненного цикла в течение типичного срока службы оборудования от 15 до 20 лет.
Точный расчет требует выхода за рамки базовых охлаждающих нагрузок. Вы должны рассчитать точную тепловую нагрузку, с которой столкнется конденсатор, и сопоставить ее с реалиями окружающей среды. Отсутствие какой-либо из этих основных переменных гарантирует неточное определение размера.
Многие начинающие инженеры ошибочно принимают охлаждающую нагрузку испарителя за общую нагрузку на конденсатор. Это критическая ошибка. Вы должны рассчитать общую теплоту отторжения (THR). THR объединяет общую охлаждающую нагрузку испарителя с тормозной мощностью компрессора, также известной как теплота сжатия. Каждый киловатт электрической энергии, потребляемой компрессором, добавляет тепло к газообразному хладагенту. Конденсатор должен отводить это дополнительное тепло.
Чтобы точно рассчитать THR, необходимо учитывать эффективность компрессора и рабочее давление всасывания. Система, работающая при очень низком давлении всасывания (например, в камере шоковой заморозки), требует, чтобы компрессор работал гораздо интенсивнее, чтобы поднять газообразный хладагент до давления конденсации. Эта тяжелая работа значительно увеличивает теплоту сжатия. Следовательно, две системы с одинаковой охлаждающей нагрузкой испарителя, но с разным давлением всасывания, будут иметь совершенно разные значения THR. Всегда используйте фактические кривые производительности компрессора при расчетных условиях всасывания и нагнетания, чтобы определить точное количество добавленного тепла.
Испарительное охлаждение зависит от температуры по влажному термометру, которая определяет максимальный потенциал испарения. Использование общих региональных средних значений приводит к серьезному занижению размеров. Вместо этого вы должны использовать точные климатические данные ASHRAE. Инженеры обычно указывают расчетные условия испарения 0,4% или 1%. Условие 0,4% представляет собой экстремальную температуру по влажному термометру, превышающую всего 35 часов в год. Это обеспечивает надежную основу для максимальной надежности.
Однако исходных данных ASHRAE редко бывает достаточно. Вы должны скорректировать эти данные с учетом местных реалий окружающей среды. Учитывайте микроклимат места установки. Есть ли рядом источники тепла, такие как выхлопные отверстия котлов или асфальтовые крыши, отражающие тепло? Удерживает ли расположение завода влажность в определенном переулке? Эти местные факторы легко повышают эффективную температуру по влажному термометру на 2–4 градуса по Фаренгейту. Более высокая температура по смоченному термометру значительно снижает производительность испарительного конденсатора , что требует установки более крупного агрегата для того, чтобы выдерживать ту же тепловую нагрузку.
Установление реалистичных расчетных температур конденсации — это деликатный балансирующий процесс. Вы должны выбрать цели на основе конкретного используемого хладагента. Например, системы, использующие аммиак (R-717), имеют другие оптимальные температуры конденсации по сравнению с системами, использующими CO2 или традиционные ГФУ. Снижение температуры конденсации повышает эффективность компрессора и экономит энергию. Однако для слишком близкого приближения расчетной температуры конденсации к расчетной температуре по влажному термометру требуется нереально большой и дорогой конденсатор.
Обычная передовая практика предполагает достижение температуры конденсации примерно на 15–20 градусов по Фаренгейту выше расчетной температуры по влажному термометру. Этот подход оптимизирует эффективность компрессора, не доводя физический размер конденсатора до абсурдных размеров.
Даже при использовании точных формул ошибки практического применения ухудшают производительность системы. Понимание этих распространенных ошибок позволяет избежать дорогостоящей модернизации после установки.
Устаревшие подрядчики часто полагаются на устаревшие эмпирические правила, оценивая мощность строго на основе квадратных метров или исторических средних показателей. Эти эвристики полностью терпят неудачу в современных высокоэффективных промышленных приложениях. Сегодняшние объекты характеризуются переменными тепловыми нагрузками, более плотными ограждающими конструкциями и строгими энергетическими требованиями. Вы должны проектировать каждую систему с нуля. Если использовать общий множитель для теплоты сжатия вместо проверки конкретных кривых компрессора, это неизбежно приведет к ошибочным выводам в окончательной спецификации.
Одна из самых разрушительных ошибок при установке связана с рециркуляцией воздуха. Установки испарительного охлаждения всасывают окружающий воздух и выпускают теплый, насыщенный воздух вертикально. Если вы не учтете ограниченную планировку установки, преобладающие ветры или высокие сетчатые стены, установка может заглатывать собственный отработанный воздух. Когда конденсатор вдыхает этот теплый и влажный воздух, эффективная температура по влажному термометру резко возрастает. Теплоотдача сразу падает. Всегда обеспечивайте достаточный зазор вокруг воздухозаборников и рассмотрите возможность использования вытяжных зонтов или приподнятых вентиляторных площадок, если структурные барьеры угрожают вызвать рециркуляцию.
Высота над уровнем моря сильно влияет на плотность воздуха. По мере того, как вы поднимаетесь выше над уровнем моря, воздух становится разреженным. Более разреженный воздух содержит меньшую массу на кубический фут. Поскольку испарительное охлаждение зависит от массового расхода воздуха, проходящего через влажные змеевики, пониженная плотность воздуха напрямую ухудшает общую эффективность теплопередачи. Если вы определяете оборудование для объекта в Денвере или Мехико, вы не можете использовать диаграммы производительности на уровне моря. Вы должны применять строгие коэффициенты снижения мощности по высоте, чтобы обеспечить точный размер испарительного конденсатора . Отсутствие регулировки по высоте гарантирует, что система не сможет справиться с пиковыми летними нагрузками.
Предприятия редко работают при абсолютной пиковой нагрузке 100% времени. Выбор параметров строго с учетом статического пика без планирования частичных нагрузок приводит к большим потерям энергии. Вы должны интегрировать частотно-регулируемые приводы (ЧРП) и средства управления каскадированием. Эти технологии позволяют двигателям вентиляторов и распылительным насосам замедлять работу в прохладную погоду или в более легкие производственные смены. Планирование динамических нагрузок обеспечивает эффективную работу системы в течение 95% часов работы, проведенных за пределами пиковых летних условий.
Выбор физического оборудования требует выбора между стандартными комплектными устройствами и тщательно разработанными индивидуальными решениями. Оба подхода служат различным промышленным потребностям.
Производители разрабатывают стандартные комплектные устройства, рассчитанные на широкую аудиторию. Они лучше всего подходят для объектов с простой площадью основания, предсказуемыми тепловыми нагрузками и стандартным качеством воды. Поскольку стандартные устройства имеют жесткую заранее спроектированную конструкцию, они обеспечивают быстрое развертывание. Они доставляются быстро и требуют стандартных процедур такелажа. Если на вашем объекте достаточно места, стандартные профили нагрузки и сжатые сроки закупок, модульные стандартные блоки представляют собой высокоэффективное решение.
Однако сложные промышленные условия часто обнажают ограничения стандартного оборудования. вам необходимо рассмотреть возможность Если вы сталкиваетесь с серьезными ограничениями на объекте, Модернизация существующего объекта часто предполагает размещение нового оборудования на старых крышах. Вам могут потребоваться специальные конфигурации, чтобы ориентироваться в строгих ограничениях по весу или необычной геометрии основания. Стандартные квадратные коробки просто не подойдут к каждой конструкции крыши. индивидуального подхода к системе охлаждения .
Качество воды представляет собой еще один важный фактор для адаптации. Если местная подпиточная вода содержит большое количество хлоридов или чрезвычайную вероятность образования отложений, стандартные змеевики из оцинкованной стали будут быстро подвергаться коррозии. Персонализация позволяет выбрать усовершенствованную металлургию рулона, например, нержавеющую сталь 304 или 316, что обеспечивает долговечность, несмотря на агрессивные водные условия.
Кроме того, городские установки часто сталкиваются со строгими акустическими ограничениями. Стандартные вентиляторы создают значительный шум. Индивидуальный подход позволяет инженерам выбирать лопасти вентилятора с низким уровнем шума, специальные приводные механизмы и тяжелые звукопоглощающие перегородки, обеспечивая соответствие объекта муниципальным постановлениям по шуму.
Руководство по выбору оборудования: стандартное и индивидуальное
Категория требования | Стандартные комплектные единицы | Инженерные индивидуальные решения |
|---|---|---|
Скорость развертывания | Быстро (предварительно разработанные конструкции) | Умеренный (требуется этап проектирования) |
Гибкость следа | Жесткие стандартные размеры | Высокая адаптируемость к ограниченному пространству |
Рулонная металлургия | Обычно стандартная оцинкованная сталь | Опции для нержавеющей стали 304/316 |
Акустический контроль | Стандартный заводской уровень шума | Усовершенствованное шумоподавление и малошумные вентиляторы |
Интеграция управления | Базовые встроенные клеммные колодки | Встроенная интеграция со SCADA завода |
Современные предприятия требуют интеллектуальной связи между отдельными частями оборудования. Индивидуальные решения позволяют согласовать логику управления конденсатором непосредственно с общезаводской SCADA или главными контроллерами холодильного оборудования. Эта встроенная интеграция позволяет использовать сложные стратегии управления давлением с плавающим напором. Позволяя давлению конденсации плавно снижаться вместе с падением температуры окружающей среды, центральный контроллер сводит к минимуму работу компрессора и максимизирует экономию энергии по всей установке.
Выбор подходящего партнера-производителя так же важен, как и выполнение термодинамических расчетов. Плохо сконструированный блок ставит под угрозу даже самые строгие математические расчеты. Вы должны оценивать поставщиков на основе объективных стандартов и реальной работоспособности.
Никогда не принимайте непроверенные заявления о производительности за чистую монету. Вы должны получить сертификацию Института технологий охлаждения (CTI) (например, CTI STD-201) или эквивалентный строгий международный стандарт. Сертификация CTI гарантирует, что независимая третья сторона протестировала разработки производителя. Это гарантирует, что устройство действительно будет обеспечивать заявленную мощность при определенных тепловых условиях. Без независимой сертификации вы рискуете приобрести систему, основанную на слишком оптимистичных маркетинговых данных.
Конденсатор живет суровой жизнью на открытом воздухе. Масштаб, биологический рост и мусор в воздухе постоянно атакуют его. Поэтому оценка характеристик физической работоспособности имеет первостепенное значение. Тщательно изучите расположение входных дверей. Может ли технический специалист с комфортом войти в установку для проверки каплеуловителей? Оцените видимость осмотра катушки. Если технические специалисты не видят центр пучка труб, они не могут проверить, подействовали ли чистящие химикаты. Дополнительно проверьте конструкцию бассейна. Наклонные бассейны упрощают слив и удаление грязи, тогда как плоские бассейны способствуют застою воды и росту бактерий. Эти специфические конструктивные особенности определяют реальную долговечность.
При рассмотрении предложений поставщиков обращайте внимание на вопиющие упущения. Предложения, в которых отсутствуют прозрачные предположения относительно расчетных температур по влажному термометру, должны быть немедленно отвергнуты. Если поставщик не указывает конкретные факторы загрязнения, он, скорее всего, переоценивает теплопередачу. Более того, если предложение основано на произвольных запасах прочности, а не на инженерных расчетах, адаптированных к данным вашего компрессора, воспринимайте это как серьезный тревожный сигнал.
Отфильтровав неадекватные предложения, переходите от предварительного ценового предложения поставщика к совместной междисциплинарной инженерной экспертизе. Привлеките к столу своих инженеров-строителей, подрядчиков по электротехнике и специалистов по очистке воды. Убедитесь, что крыша выдерживает рабочий вес, электрические панели выдерживают гармоники ЧРП, а местный водно-химический режим соответствует выбранной металлургии змеевика.
Эффективное определение размеров соединяет теоретическую термодинамику с суровыми реалиями предприятия. Это требует тщательной оценки местных климатических данных, характеристик конкретных компрессоров и физических ограничений на месте установки. Избегая устаревших практических правил и требуя строгих, поддающихся проверке расчетов, вы защищаете свое предприятие от двойной угрозы занижения и превышения размеров.
Чтобы обеспечить долгосрочный операционный успех, выполните следующие заключительные шаги:
Рассчитайте точную общую теплоту отвода (THR), используя данные о теплоте сжатия для конкретного компрессора.
Получите локализованные данные ASHRAE по смоченному термометру с концентрацией 0,4% и скорректируйте их с учетом потенциальных рисков рециркуляции воздуха на месте.
Определите, требуется ли вашему предприятию стандартное модульное оборудование или требуется индивидуальная металлургия и звукоизоляция.
Требуйте независимой сертификации производительности CTI от поставщиков, включенных в короткий список.
Обратитесь к специализированным инженерам по промышленному холодильному оборудованию для проверки ваших расчетов тепловой нагрузки и условий на объекте, прежде чем выдавать окончательную спецификацию закупок.
A: Холодильная нагрузка строго измеряет тепло, отводимое испарителем из технологического процесса или охлаждаемого помещения. Общая теплота отвода (THR) включает в себя как охлаждающую нагрузку испарителя, так и теплоту сжатия, добавляемую компрессорами. Вы должны выбирать конденсаторы в зависимости от THR, а не только от охлаждающей нагрузки.
Ответ: Нет. Применение произвольных запасов безопасности часто приводит к неэффективному завышению размеров, вызывая чрезмерные капитальные затраты и проблемы с коротким циклом. Вместо того, чтобы гадать, точно рассчитайте нагрузки, используя суровые расчетные условия (например, 0,4% данных по смоченному термометру ASHRAE) и спроектируйте фактическое резервирование системы (например, двухэлементные блоки) для безопасного управления пиковыми рисками.
О: Плохое качество воды ускоряет накопление накипи на змеевиках конденсатора. Накипь действует как изолятор, резко снижая эффективность теплопередачи с течением времени. Если местная вода сильно образует накипь, инженеры должны применять более высокие коэффициенты загрязнения во время определения размера, что часто требует выбора физически более крупного агрегата или перехода на материалы из нержавеющей стали.
