Среди всех конструктивных параметров промышленного воздухоохладителя расстояние между ребрами является одним из наиболее часто обсуждаемых и наиболее неправильно понимаемых.
Спросите десять инженеров по холодильному оборудованию о «правильном» расстоянии между ребрами испарителя холодильной камеры, и вы, скорее всего, получите несколько разных ответов. Это связано с тем, что расстояние между ребрами не является отдельной спецификацией. Это расчетная переменная, которая влияет на поток воздуха, влажность, температуру испарения, стратегию размораживания, тип хладагента и даже характеристики хранимого продукта.
Многие решения о покупке по-прежнему основаны на упрощенных предположениях, таких как «большее расстояние между ребрами всегда лучше для помещений с низкой температурой» или «меньшее расстояние между ребрами всегда обеспечивает более высокую эффективность». В действительности оба утверждения верны лишь частично.
Целью промышленных холодильных систем не является максимизация или минимизация расстояния между ребрами. Цель — найти оптимальный баланс между эффективностью теплопередачи, морозостойкостью, стабильностью воздушного потока, интервалами технического обслуживания и эксплуатационными расходами в течение жизненного цикла.
В этой статье объясняются инженерные принципы, лежащие в основе выбора расстояния между ребрами, и почему индивидуальная конструкция испарителя часто обеспечивает более высокую долгосрочную производительность, чем выбор стандартной модели из каталога.

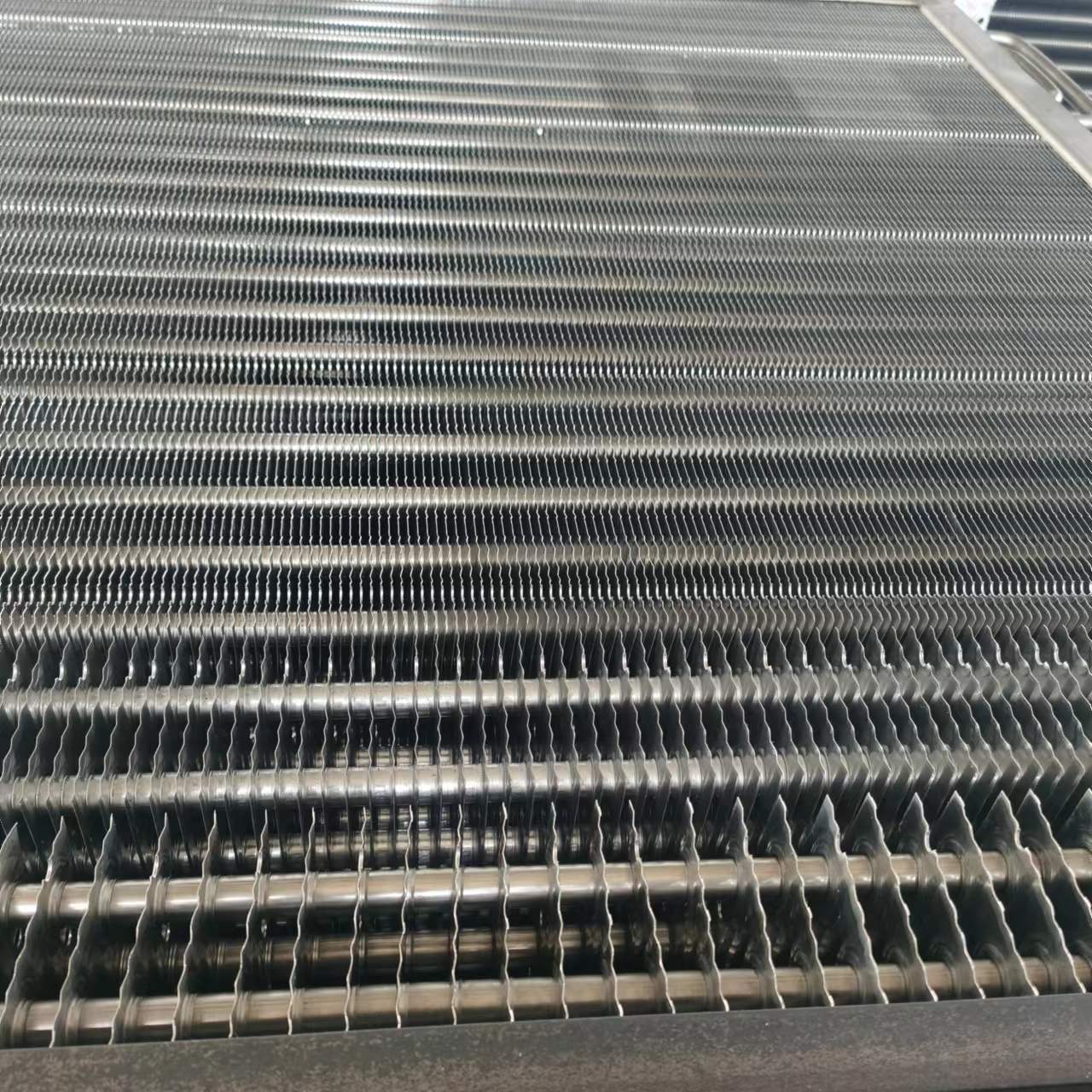

Расстояние между ребрами — это расстояние между двумя соседними алюминиевыми ребрами на змеевике испарителя.
Хотя этот размер измеряется всего несколькими миллиметрами, он оказывает существенное влияние на общую производительность испарителя холодильного хранения..
Основные функции плавников заключаются в следующем:
Увеличение площади поверхности теплопередачи
Улучшить охлаждающую способность
Направляйте поток воздуха через змеевик
Повышение эффективности охлаждения
Однако те же ребра, улучшающие теплообмен, становятся и первыми поверхностями, на которых в процессе работы замерзает влага.
Это создает инженерную проблему: увеличение площади поверхности обычно улучшает теплообмен, но также увеличивает вероятность того, что мороз со временем ограничит поток воздуха.
Поэтому поиск правильного баланса является одной из ключевых задач при проектировании промышленных воздухоохладителей .
Чтобы понять расстояние между ребрами, важно понимать образование инея.
Всякий раз, когда влажный воздух проходит над змеевиком испарителя, работающим при температуре ниже 0°C, водяной пар конденсируется и замерзает на поверхностях ребер.
Скорость накопления инея зависит от нескольких факторов:
Влажность помещения
Частота открытия двери
Влажность продукта
Скорость воздуха
Температура поверхности катушки
Интервал разморозки
Например, две морозильные камеры, работающие при одинаковой температуре, могут испытывать совершенно разные морозные нагрузки.
Помещения для обработки морепродуктов с частыми промывками и непрерывным перемещением продуктов содержат гораздо больше влаги в воздухе, чем склад упакованных замороженных продуктов.
В результате испаритель, обслуживающий предприятие по производству морепродуктов, обычно требует другого расстояния между ребрами и стратегии размораживания.
Это одна из причин, почему опытные производители редко рекомендуют одну и ту же конфигурацию катушки для каждого применения.
С инженерной точки зрения расстояние между ребрами всегда является компромиссом.
Катушка с узким расстоянием между ребрами обеспечивает:
Большая площадь поверхности теплопередачи
Более высокая начальная холодопроизводительность
Компактные габаритные размеры
Однако есть и недостатки.
По мере накопления инея узкие плавниковые проходы быстрее блокируются.
Это приводит к:
Уменьшенный поток воздуха
Более высокий перепад давления на стороне воздуха
Повышенное энергопотребление вентилятора
Более частые циклы разморозки
Снижение операционной эффективности с течением времени
Производительность, измеренная в первый день после установки, может существенно отличаться от производительности через несколько недель эксплуатации.
Увеличение расстояния между ребрами уменьшает ограничение воздушного потока.
Преимущества включают в себя:
Медленное замерзание
Более длительные периоды работы между циклами оттаивания
Более стабильный поток воздуха
Более простое обслуживание
Однако чрезмерное расстояние между ребрами также уменьшает площадь поверхности теплопередачи.
Если расстояние становится неоправданно большим, испарителю может потребоваться:
Увеличенные размеры катушки
Повышенная заправка хладагента
Повышенная стоимость оборудования
Поэтому целью является оптимизация, а не максимизация.
Распространенным заблуждением является то, что только комнатная температура определяет расстояние между ребрами.
Например:
4 мм для помещений с высокой температурой
6 мм для помещений со средней температурой
9 мм для морозильных камер
Хотя эти ценности могут служить общими руководящими принципами, их никогда не следует рассматривать как универсальные правила.
Профессиональный выбор испарителя также должен учитывать:
В помещении для хранения овощей, работающем при температуре 2°C и относительной влажности 95%, иней может накапливаться быстрее, чем в замороженном складе, работающем при температуре -25°C и низкой влажности.
Влажность часто влияет на образование инея больше, чем комнатная температура.
Холодильные помещения, соединенные с производственными помещениями, постоянно подвергаются проникновению теплого влажного воздуха.
Каждое открывание двери приводит к попаданию дополнительной влаги, которая в конечном итоге замерзает на испарителе.
Объекты с интенсивным движением транспорта обычно выигрывают от большего расстояния между ребрами и тщательно разработанных графиков оттаивания.
Свежие продукты выделяют влагу.
Замороженные упакованные продукты обычно этого не делают.
Примеры включают в себя:
Свежие овощи
Фрукты
Переработка мяса
Переработка морепродуктов
Каждое приложение создает различную среду испарителя.
Вот почему инженеры промышленного холодильного оборудования оценивают все рабочие условия, а не полагаются исключительно на температуру.
Многие дискуссии о расстоянии между ребрами сосредоточены исключительно на теплообмене.
На практике стабильность воздушного потока не менее важна.
По мере накопления инея поток воздуха постепенно уменьшается.
Последствия включают в себя:
Неравномерная температура в помещении
Увеличенное время работы компрессора
Более высокое энергопотребление
Изменение температуры продукта
Правильно спроектированный промышленный воздухоохладитель должен поддерживать стабильный поток воздуха на протяжении всего рабочего цикла, а не только сразу после разморозки.
По этой причине производительность воздушного потока с течением времени часто является лучшим показателем качества испарителя, чем просто начальная охлаждающая способность.
Выбор хладагента также влияет на конструкцию испарителя.
Промышленные воздухоохладители на основе аммиака обычно используются в крупных холодильных складах из-за их высокой эффективности.
Эти системы часто отдают приоритет:
Низкое падение давления
Стабильное распределение хладагента
Длительные рабочие циклы
Поэтому конструкция испарителя должна сочетать морозостойкость с эффективной теплопередачей.
Воздухоохладители CO₂ становятся все более популярными по всей Европе из-за экологических норм.
Поскольку системы CO₂ работают при различных давлениях и температурных характеристиках, геометрия теплообменника может отличаться от обычных конструкций HFC.
Хотя принципы расположения ребер остаются схожими, общая оптимизация испарителя всегда должна учитывать свойства хладагента.
Стандартные промышленные воздухоохладители предназначены для удовлетворения максимально широкого спектра применений.
Промышленные воздухоохладители, изготовленные по индивидуальному заказу, напротив, предназначены для одних конкретных условий эксплуатации.
Кастомизация может включать в себя:
Расстояние между ребрами
Глубина катушки
Диаметр трубки
Схема расположения
Конфигурация вентилятора
Расстояние выброса воздуха
Метод разморозки
Вместо того, чтобы применять универсальное решение, инженеры оценивают реальную рабочую среду проекта.
Такой подход часто приводит к:
Улучшенная однородность температуры
Снижение эксплуатационных расходов
Уменьшение накопления инея
Увеличенные интервалы технического обслуживания
Улучшенная производительность жизненного цикла
Для проектов промышленного холодильного оборудования, где надежность имеет решающее значение, эта философия, ориентированная на проектирование, часто обеспечивает большую долгосрочную ценность, чем выбор стандартной модели по каталогу.
Одной из наиболее распространенных ошибок при выборе испарителя является оптимизация для лабораторных характеристик, а не для реальных условий эксплуатации.
Змеевик, который обеспечивает максимальную теоретическую производительность в чистых условиях, может потерять свое преимущество уже через несколько дней, если мороз быстро ограничит поток воздуха.
Поэтому опытные инженеры по холодильному оборудованию оценивают работу испарителя на протяжении всего рабочего цикла, а не только сразу после разморозки.
Долгосрочная стабильность воздушного потока часто является лучшим показателем производительности, чем пиковая охлаждающая способность.
Расстояние между ребрами — это гораздо больше, чем просто производственная спецификация.
Это напрямую влияет на поток воздуха, теплопередачу, накопление инея, энергоэффективность, частоту технического обслуживания и общую производительность охлаждения.
Вместо того, чтобы выбирать расстояние между ребрами исключительно на основе комнатной температуры, инженеры должны учитывать всю рабочую среду, включая влажность, тип продукта, частоту открытия двери, выбор хладагента и стратегию размораживания.
Поскольку проекты промышленного охлаждения продолжают требовать большей энергоэффективности и более высокого качества продукции, индивидуальная конструкция испарителей становится все более важной.
Правильно спроектированный промышленный воздухоохладитель предназначен не просто для достижения охлаждающей способности — он предназначен для поддержания стабильной производительности в течение многих лет непрерывной работы.
Не обязательно. Более широкое расстояние между ребрами уменьшает замерзание, но также уменьшает площадь поверхности теплопередачи. Оптимальное расстояние зависит от влажности, рабочей температуры, стратегии размораживания и характеристик продукта.
Косвенно, да. Хотя на образование инея в первую очередь влияют условия со стороны воздуха, при использовании хладагентов, таких как аммиак (NH₃) и CO₂, могут потребоваться другие конструкции змеевика для оптимизации общей производительности испарителя.
Более высокая влажность ускоряет накопление инея, что увеличивает сопротивление воздушному потоку и может потребовать увеличения расстояния между ребрами или более эффективных стратегий размораживания.
Не всегда. Стандартные устройства могут хорошо работать в простых приложениях. Однако проекты с уникальной планировкой помещений, специализированной продукцией, природными хладагентами или сложными условиями эксплуатации часто выигрывают от индивидуального проектирования.
Для выбора правильного расстояния между ребрами требуется нечто большее, чем просто соответствие комнатной температуры требованиям каталога. Каждый проект холодильного склада имеет свою собственную комбинацию требований к влажности, воздушному потоку, хладагенту и продукту.
Если вы проектируете новую холодильную систему или модернизируете существующую установку, сотрудничество с производителем, который предлагает изготовленные по индивидуальному заказу промышленные воздухоохладители, может помочь оптимизировать долгосрочную производительность, а не просто обеспечить номинальную холодопроизводительность.
